axeldesign
Feb 06, 2018

    En axel är en roterande eller stationär del, vanligtvis med cirkulär tvärsektion, som har på sig sådana element som växlar, remskivor, svänghjul och andra kraftöverföringselement.

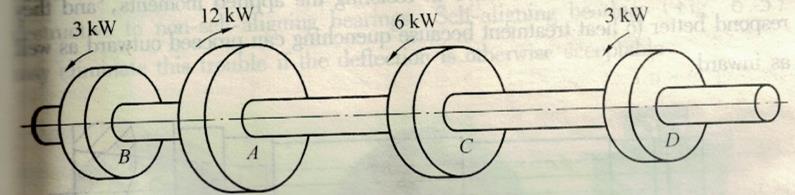

Om en axel bär flera kugghjul eller remskivor, kommer olika delar av axeln att utsättas för olika moment, eftersom den totala kraften som levereras till axeln avlägsnas styckvis vid olika punkter. Figur 1.1 visar en axel med en ingång på en plats (punkt A ) och flera utgångar (punkterna B, C och D ) på vardera sidan av ingången. Växlar eller remskivor kan användas för att mata kraft till axeln eller att ta av strömmen från axeln. Därför måste man notera mängden vridmoment på varje del av axeln. Därefter studerar fördelningen av böjningsmomentet, helst sketching (frihand är okej) skjuvkraft och böjningsmomentdiagram.


Från denna preliminära undersökning, som är ett problem inom mekaniken, noterar vi det avsnitt där böjningsmomentet är maximalt och det avsnitt där vridmomentet är maximalt. Om dessa maximier uppträder i samma sektion bestäms den diameter som behövs för den sektionen och används för hela axeln när diametern ska vara konstant. Om maximierna inte uppstår i samma sektion, bestäm diameteren för sektionen av maximalt vridmoment och även för sektionen av maximalt böjmoment och använd det större värdet.

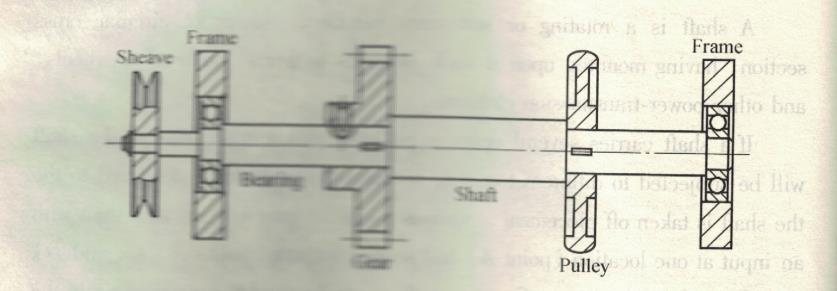

Axelns diameter varieras ofta från punkt till punkt, ibland av strukturella skäl (se fig 1.2). Kontrollera i så fall stressen eller bestäm storleken som behövs för varje sektion. Designern är säker på att alla delar av axeln utsätts för säkra påkänningar, med beaktande av filéer, hål, nyckelringar och andra stressrampare.
