Hur mäter man ytplanheten på en kromstav?

Ytans planhet är en kritisk kvalitetsparameter för kromstavar, som används i stor utsträckning i olika industrier, inklusive fordon, maskiner och hydraulik. Som leverantör av kromstänger är det ytterst viktigt att säkerställa högkvalitativ planhet hos våra produkter. I det här blogginlägget kommer jag att dela med mig av några effektiva metoder för att mäta ytplanheten på kromstavar.

Varför mäta ytplanhet på kromstavar?

Innan du går in i mätmetoderna är det viktigt att förstå varför ytplanhet spelar roll. Kromstavar används ofta i applikationer där precision är nyckeln. Till exempel i hydraulcylindrar kan en kromstav med dålig planhet leda till ojämn tätning, minskad effektivitet och ökat slitage på andra komponenter. Inom bilindustrin, motorkolvvevstakar, som vårMotorkolv vevstakar, måste ha utmärkt yta för att säkerställa jämn drift och optimal prestanda. Om planheten inte är upp till märket kan det orsaka problem som vibrationer, buller och till och med motorfel.

Vanliga metoder för att mäta ytplanhet

1. Rätnings- och känselmätarmetod

Detta är ett enkelt och kostnadseffektivt sätt att mäta planheten hos en kromstav. Riktkanten är en precisionstillverkad stång med en mycket plan yta. Placera rätlinjen längs med kromstaven, i olika riktningar om möjligt. Avkännarmåttet används sedan för att mäta gapet mellan rätlinan och stavytan.

• Steg:
  • Rengör först ytan på kromstaven för att säkerställa korrekt mätning. Eventuell smuts eller skräp kan påverka resultatet.
  • Placera rätlinan stadigt på stavytan. Se till att den är i full kontakt med stången vid vissa punkter.
  • Sätt in avkännarmåttet i den största springan mellan rätlinan och stången. Registrera tjockleken på avkännarmåttet som precis kan passa in i springan. Detta värde representerar den maximala avvikelsen från planhet i det specifika området.
  • Upprepa processen på flera ställen längs stavens längd och omkrets för att få en omfattande förståelse av ytans planhet.

Denna metod har dock vissa begränsningar. Det är främst lämpligt för att upptäcka relativt stora planhetsfel och kanske inte är tillräckligt noggrant för applikationer med hög precision.

2. Optisk platt metod

Optiska plattor är precisions - polerade glas- eller kvartsskivor med extremt plana ytor. När en optisk plan placeras på en kromstav bildas ett interferensmönster på grund av interaktionen av ljusvågor mellan den plana och stavytan. Genom att analysera detta interferensmönster kan stavens planhet bestämmas.

• Steg:
  • Rengör den optiska plattan och kromstavens yta noggrant.
  • Placera den optiska plattan på stavytan i en liten vinkel. När den optiska plattan kommer i kontakt med staven reflekteras ljusvågor från både den platta och stavytan.
  • Observera interferenskanterna. Dessa fransar är linjer med samma tjocklek av luftgapet mellan den optiska plattan och stången. För en perfekt plan yta skulle fransarna vara raka och jämnt fördelade. Avvikelser i fransarnas form och avstånd indikerar planhetsfel.
  • Använd ett förstoringsglas eller ett mikroskop för att noggrant mäta bredden och krökningen på fransarna. Baserat på de kända egenskaperna hos den optiska plattan och egenskaperna hos interferensmönstret kan stavytans planhet beräknas.

Den optiska plattmetoden erbjuder hög precision, men den kräver specialiserad utrustning och en relativt kontrollerad miljö för att få korrekta resultat.

3. Koordinatmätmaskin (CMM)

En CMM är en mycket avancerad mätenhet som noggrant kan mäta de tredimensionella koordinaterna för punkter på ytan av kromstaven.

• Steg:
  • Fäst först kromstången ordentligt på CMM-arbetsbordet. Se till att den är korrekt inriktad för att undvika mätfel.
  • CMM-sonden flyttas sedan längs ytan av stången och samlar in datapunkter. Sonden kan vidröra ytan på ett stort antal punkter, vilket möjliggör en detaljerad kartläggning av stavytan.
  • Den insamlade informationen bearbetas sedan av CMM-mjukvaran. Mjukvaran kan generera en tredimensionell modell av stavens yta och beräkna olika planhetsparametrar, såsom topp-till-dalhöjd, rot-medel-kvadrat (RMS) grovhet och planhetsavvikelse.

CMM ger mätresultat med hög noggrannhet och kan hantera komplexa geometrier. Det är dock också en dyr och relativt tidskrävande metod.

Faktorer som påverkar mätnoggrannheten

Vid mätning av ytplanheten hos kromstavar kan flera faktorer påverka resultatens noggrannhet.

• Miljöförhållanden: Temperatur, luftfuktighet och vibrationer kan alla påverka mätningen. Temperaturförändringar kan till exempel göra att kromstaven och mätutrustningen expanderar eller drar ihop sig, vilket leder till mätfel. Det rekommenderas att mäta stavarna i en kontrollerad miljö med stabil temperatur och luftfuktighet.
• Ytförorening: All smuts, olja eller skräp på stavytan kan skapa felaktiga avläsningar. Därför är noggrann rengöring av stavytan innan mätning avgörande.
• Operatörsskicklighet: Förarens skicklighet och erfarenhet spelar också en viktig roll. Felaktig placering av mätutrustningen eller felaktig hantering av data kan leda till felaktiga resultat. Korrekt utbildning av operatörerna är nödvändig för att säkerställa tillförlitliga mätningar.

Kvalitetskontroll i vår tillverkning av kromstavar

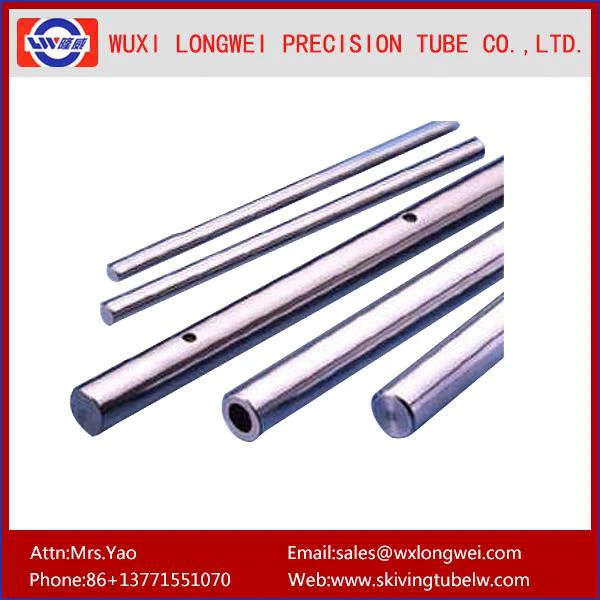

Som leverantör av kromstavar har vi ett strikt kvalitetskontrollsystem på plats. Efter tillverkning av kromstänger, som vårRostfritt stål 304 hydraulisk precisionskolvstångochCK45 ST52 Cylinder Dubbelkolvstång, använder vi en kombination av de ovan nämnda metoderna för att mäta ytans planhet. Vi börjar med en preliminär besiktning med hjälp av rätkants- och känselmåttsmetoden för att snabbt identifiera eventuella större planhetsproblem. Sedan, för högre precisionskrav, använder vi den optiska plattmetoden eller CMM.

Vi utför även periodisk kalibrering av vår mätutrustning för att säkerställa dess noggrannhet. Dessutom har vi ett team av erfarna kvalitetskontrollingenjörer som övervakar hela produktionsprocessen och mätresultaten för att garantera att våra kromstavar uppfyller de högsta kvalitetsstandarderna.

Slutsats

Att mäta ytplanheten på kromstavar är ett avgörande steg för att säkerställa deras kvalitet och prestanda. Olika metoder, till exempel metoden med rätkant och känselmått, optisk platt metod och CMM, erbjuder olika nivåer av noggrannhet och komplexitet. Som leverantör av kromstavar är vi fast beslutna att tillhandahålla högkvalitativa produkter genom strikt kvalitetskontroll och noggrann planhetsmätning.

Om du är på marknaden för högkvalitativa kromstänger och vill diskutera dina specifika krav, tar vi mer än gärna en detaljerad diskussion. Hör gärna av dig för ytterligare information och upphandlingsdiskussioner. Vi är övertygade om att våra produkter kommer att möta och överträffa dina förväntningar.
